Grado 80
constituyen un cable.
El sistema Grado 80, recibe su nombre
por el acero con el cual se construyen las cadenas y todos sus componentes, es
decir el acero tiene una resistencia a la ruptura de 80 kg/mm². Toda la
cadena y cada elemento son probados a un nivel del 62% de la carga de ruptura
mínima. el estiramiento para la cadena de grado 8 de de un 20% mínimo.
Las cadenas y accesorios GR8 están fabricados con acero aleado tratado y
templado. Una característica de la alta resistencia, peso ligero, gran
resistencia al desgaste y una larga vida útil. Además cumplen con
las propiedades mecánicas y esfuerzos estructurales según los requerimientos de
la norma DIN5687-8. DIN5688-8, DIN5691, EN818-2, EN818-4, prEN1677.
Acabado - Negro natural
Carga de Prueba - 2.5 veces la carga de trabajo
Elongación mínima antes de la ruptura - 15-20%
Carga de ruptura mínima - 4 veces la carga de trabajo

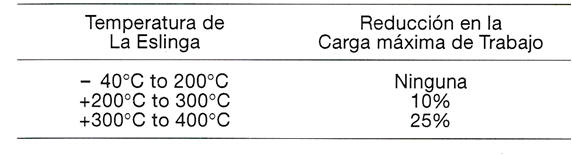

CONSIDERACIONES DE TEMPERATURA.
Las eslingas de cadena GR8 en servicio, y que puedan ser alcanzadas por
temperatura en forma completa o parcial, tendrán una reducción en la carga de
trabajo para la cual han sido fabricadas, por lo tanto este es un factor externo
que se debe considerar a la hora de solicitar la eslinga.
Una vez que la eslinga retoma la temperatura normal esta recupera sus cualidades
iniciales, por lo tanto no es recomendable utilizar la eslinga fuera de los
rangos establecidos.
ELEMENTOS GR8
CADENA GR8
ARGOLLA SIMPLE
ARGOLLA DOBLE
MALLA DE CONEXION
GANCHO DE SEGURIDAD CON OJO
GANC
GANCHO ESLINGA CON OJO
GANCHO FUNDICION CON OJO
GANCHO
GANCHO DE SEGURIDAD CON DESTORCEDOR
GANCHO ACORTADOR CON OJO
GANCH
GANCHO DE SEGURIDAD CON
CONEXION DIRECTA A LA CADENA
GANCHO ESLINGA CON CONEXION DIRECTA A LA CADENA
GANCHO ACORTADOR CON CONEXION DIRECTA A LA CADENA
ESLINGAS DE CADENA
Las eslingas de cadena se designan en forma única e
internacional.
La designación normalmente esta dada por tres letras, la primera identifica la
cantidad de ramales, por ejemplo:
S=
1 ramal
D= 2 ramales
T= 3 ramales
Q= 4 ramales
A= Ramal con
gancho acortador.
La segunda letra indica el extremo
superior y la tercera letra indica el extremo inferior, por ejemplo:
O= Argolla
S=
Gancho Eslinga
G=
Gancho Acortador
F=
Gancho Fundición
SH= Gancho de Seguridad
Por lo tanto una eslinga de denominación DOS nos indica: dos ramales, argolla en
el extremo superior y gancho eslinga en el extremo inferior, en los vínculos del
costado izquierdo puede visitar los tipos de eslinga de cadena disponibles, esto
no quiere decir que no se puedan fabricar eslingas que no estén relacionadas con
los códigos descritos anteriormente.

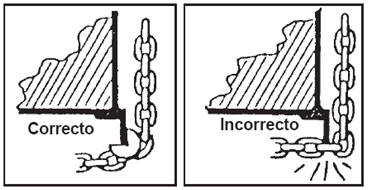

MANIPULACION

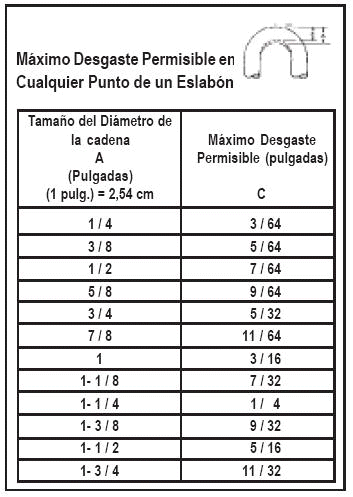

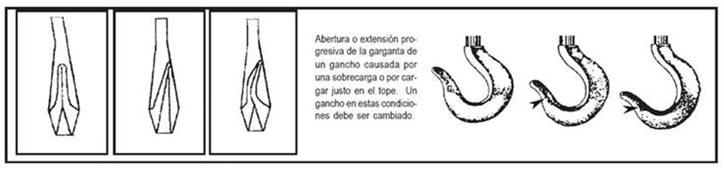

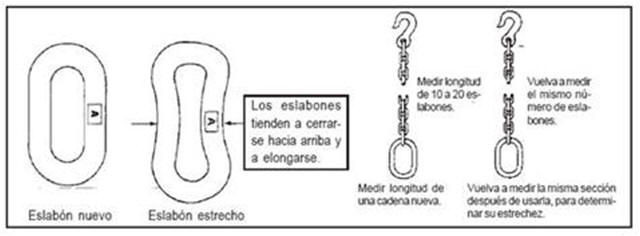

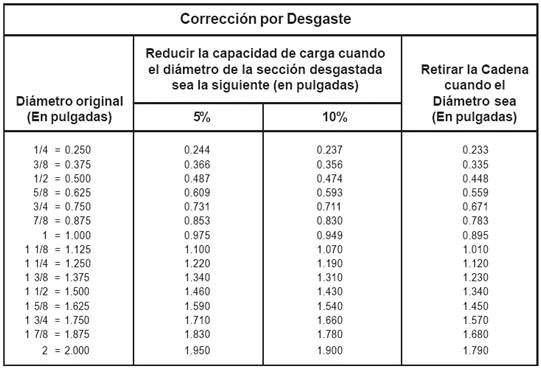

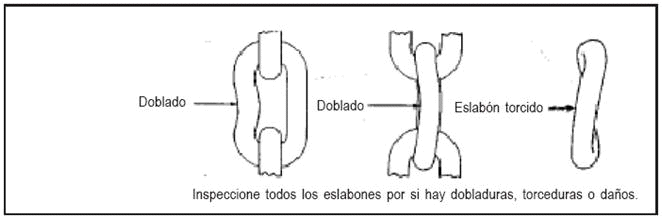

INSPECCIONES
LUBRICACION
Carga de Trabajo (TON) | Medidas (mm) | Peso Aprox. (Kgs) | ||
D | A | L | ||
1,25 | 11 | 60 | 100 | 0,2 |
2,5 | 14 | 70 | 120 | 0,4 |
4 | 17 | 80 | 140 | 0,8 |
5,4 | 19 | 90 | 150 | 1 |
7,5 | 22 | 95 | 160 | 1,5 |
10 | 25 | 110 | 190 | 2,3 |
12 | 30 | 120 | 200 | 3,5 |
17 | 34 | 140 | 240 | 5,3 |
25 | 38 | 150 | 250 | 7 |
Carga de Trabajo (TON) | Medidas (mm) | Peso Aprox. (Kgs) | |||
D | A | Li | Lt | ||
5 | 19 | 90 | 150 | 270 | 1,8 |
8 | 22 | 95 | 160 | 300 | 3 |
16 | 30 | 120 | 200 | 360 | 6,5 |
26 | 40 | 150 | 250 | 450 | 15 |
35 | 50 | 200 | 300 | 500 | 23 |
50 | 55 | 200 | 300 | 550 | 33 |
Carga de Trabajo (TON) | Medidas (mm) | Peso Aprox. (Kgs/mt) | ||
D | A | L | ||
1,1 | 6 | 8,5 | 18 | 0,8 |
1,5 | 7 | 10 | 21 | 1,1 |
2 | 8 | 11 | 24 | 1,4 |
3,2 | 10 | 14 | 30 | 2,2 |
5,4 | 13 | 18 | 39 | 3,7 |
8 | 16 | 22 | 48 | 5,6 |
11,5 | 19 | 26 | 57 | 7,8 |
15,5 | 22 | 30 | 66 | 11 |
21,6 | 26 | 35 | 78 | 15,2 |
32 | 32 | 43 | 96 | 23 |
Carga de Trabajo (TON) | Cadena Diámetro (mm) | Medidas (mm) | Peso Aprox. (Kgs) | |||||
L | U | d | D | A | A1 | |||
2 | 7/8 | 105 | 28 | 25 | 11,5 | 17 | 22 | 0,5 |
3,15 | 10 | 131 | 37 | 32 | 13,5 | 19 | 29 | 0,9 |
5,3 | 13 | 161 | 42 | 40 | 17,5 | 27 | 36 | 1,8 |
8 | 16 | 197 | 52 | 50 | 22 | 34 | 44 | 3,4 |
12,5 | 19 | 229 | 60 | 60 | 26 | 37 | 52 | 5,1 |
15,5 | 22 | 267 | 77 | 64 | 31 | 42 | 67 | 8,9 |
Carga de Trabajo (TON) | Cadena Diámetro (mm) | Medidas (mm) | Peso Aprox. (Kgs) | ||||||
L | U | d1 | d2 | D | A | A1 | |||
2 | 7/8 | 183 | 36 | 36 | 27 | 12 | 17 | 23 | 1,1 |
3,15 | 10 | 218 | 44 | 42 | 37 | 15 | 25 | 29 | 1,9 |
5,3 | 13 | 276 | 54 | 48 | 43 | 19 | 28 | 38 | 3,8 |
8 | 16 | 334 | 63 | 62 | 58 | 22 | 37 | 49 | 7,1 |
12,5 | 19 | 367 | 69 | 74 | 80 | 26 | 42 | 56 | 10,8 |
Carga de Trabajo (TON) | Cadena Diámetro (mm) | Medidas (mm) | Peso Aprox. (Kgs) | |||
L | U | A | A1 | |||
2 | 7/8 | 119 | 36 | 17 | 23 | 0,75 |
3,15 | 10 | 142 | 44 | 25 | 29 | 1,5 |
5,3 | 13 | 180 | 54 | 28 | 38 | 2,8 |
8 | 16 | 216 | 63 | 37 | 49 | 5,4 |
11,2 | 19 | 242 | 68 | 42 | 56 | 7,8 |
Carga de Trabajo (TON) | Cadena Diametro (mm) | Medidas (mm) | Peso Aprox. (Kgs) | |||
L | e | d | D | |||
1,5 | 7 | 60 | 10 | 15 | 9 | 0,25 |
2 | 8 | 65 | 11 | 16 | 9,5 | 0,4 |
3,15 | 10 | 84 | 13 | 20 | 12 | 0,63 |
5,3 | 13 | 104 | 16 | 25 | 15 | 1,2 |
8 | 16 | 130 | 20 | 28 | 19 | 2,3 |
11,2 | 19 | 146 | 25 | 36 | 20 | 4,6 |
15 | 22 | 170 | 29 | 42 | 23 | 8,2 |
Carga de Trabajo (TON) | Cadena Diámetro (mm) | Medidas (mm) | Peso Aprox. (Kgs) | |||
L | U | A | A1 | |||
2 | 7/8 | 96 | 27 | 18 | 22 | 0,48 |
3,15 | 10 | 121 | 34 | 23 | 0,29 | 1 |
5,3 | 13 | 147 | 42 | 28 | 36 | 2 |
8 | 16 | 170 | 49 | 33 | 43 | 3,8 |
11,2 | 19 | 197 | 56 | 38 | 62 | 5 |
Carga de Trabajo (TON) | Cadena Diámetro (mm) | Medidas (mm) | Peso Aprox. (Kgs) | |
L | e | |||
1,5 | 7/8 | 56 | 10 | 0,29 |
3,15 | 10 | 78 | 13 | 0,76 |
5,3 | 13 | 97 | 16 | 1,5 |
8 | 16 | 124 | 20 | 2,8 |
11,2 | 19 | 130 | 24 | 4,2 |
Carga de Trabajo (TON) | Cadena Diámetro (mm) | Medidas (mm) | Peso Aprox. (Kgs) | |||
D | H | L | A | |||
1,12 | 6 | 8 | 19 | 45 | 15 | 0,08 |
2 | 7/8 | 9 | 22 | 56 | 18 | 0,15 |
3,15 | 10 | 12 | 26 | 68 | 25 | 0,33 |
5,3 | 13 | 15 | 33 | 88 | 29 | 0,71 |
8 | 16 | 19 | 40 | 104 | 36 | 1,2 |
12,5 | 19 | 22 | 48 | 125 | 43 | 2 |
15 | 22 | 24 | 59 | 150 | 49 | 3 |
21,2 | 26 | 29 | 61 | 160 | 58 | 4,5 |
Carga de Trabajo (TON) | Cadena Diámetro (mm) | Medidas (mm) | Peso Aprox. (Kgs) | |||||
D | L | U | d | A | A1 | |||
2 | 7/8 | 10 | 129 | 34 | 25 | 17 | 20 | 0,65 |
3,15 | 10 | 12,5 | 162 | 42 | 32 | 21 | 24,5 | 1,2 |
5,3 | 13 | 15 | 195 | 50 | 40 | 26 | 30 | 2 |
8 | 16 | 19 | 237 | 60 | 50 | 30 | 38 | 4,1 |
12,5 | 19 | 22 | 293 | 73 | 60 | 37 | 48 | 7,5 |
15,5 | 22 | 24 | 335 | 87 | 70 | 40 | 57 | 10 |
Carga de Trabajo (TON) | Cadena Diámetro (mm) | Medidas (mm) | Peso Aprox. (Kgs) | |||||
L | U | d | D | A | A1 | |||
2 | 07-Ago | 126 | 63 | 25 | 11 | 18 | 26 | 0,64 |
3,15 | 10 | 150 | 76 | 32 | 14 | 23 | 30 | 1,1 |
5,3 | 13 | 182 | 90 | 40 | 18 | 32 | 38 | 2,3 |
8 | 16 | 215 | 102 | 50 | 22 | 40 | 45 | 3,9 |
12,5 | 19 | 247 | 114 | 60 | 26 | 46 | 50 | 6 |
21,2 | 26 | 300 | 113 | 66 | 38 | 64 | 73 | 17 |
